Boîtes automatiques ZF à 6 rapports : fonctionnement, entretien, pannes et différences techniques

Les boîtes de vitesses automatiques ZF 6HP (6HP19, 6HP21, 6HP26, 6HP28, 6HP32) sont parmi les plus largement répandues dans les véhicules haut de gamme depuis le début des années 2000. L'entretien boîte ZF 6HP est indispensable pour garantir la fiabilité de la transmission, en particulier sur les modèles du groupe VAG, BMW ou Jaguar. Reconnues pour leur performance, leur douceur de fonctionnement et leur capacité à encaisser de forts couples, ces boîtes équipent des modèles Audi, BMW, Jaguar, Volkswagen, Bentley, Maserati, ou encore Land Rover.

Derrière ce nom commun « 6HP » se cachent plusieurs variantes techniques. Cet article vous présente leur fonctionnement interne, les différences entre marques, les procédures d'entretien boîte ZF 6HP, les symptômes de dysfonctionnement, ainsi qu’un tableau d’application par véhicule.

Sommaire

• Caractéristiques générales
• Convertisseur de couple
• Bloc hydraulique et électrovannes
• Entretien : huiles et procédures
• Pièces d’origine : carters et crépines
• Diagnostic : symptômes et solutions
• Tarifs des vidanges
• FAQ

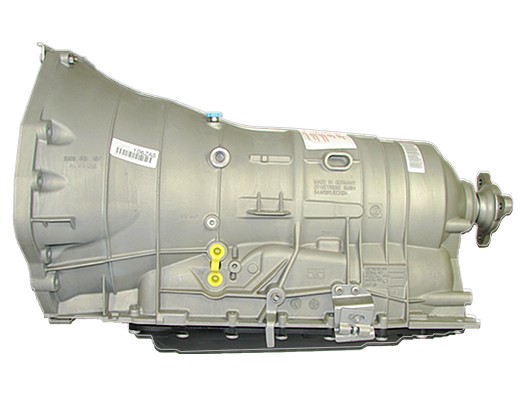

Caractéristiques générales des boîtes ZF 6 rapports

Les boîtes ZF 6HP utilisent une architecture Lepelletier avec clutchs multidisques internes (A, B, C, D, E). Elles permettent 6 rapports avant + 1 marche arrière.

Boîte	Couple max.	Véhicules équipés
6HP19	400 Nm	Audi A4, BMW Série 3, VW Passat
6HP21	450 Nm	Audi A6, BMW Série 5
6HP26	600 Nm	BMW Série 7, Jaguar XF, Land Rover Discovery
6HP28	600 Nm	BMW Série 5 F10, Jaguar XJ
6HP32	750 Nm	Bentley Continental GT, BMW 760Li

Pour en savoir plus sur les données officielles constructeur, consulter le site ZF Aftermarket.

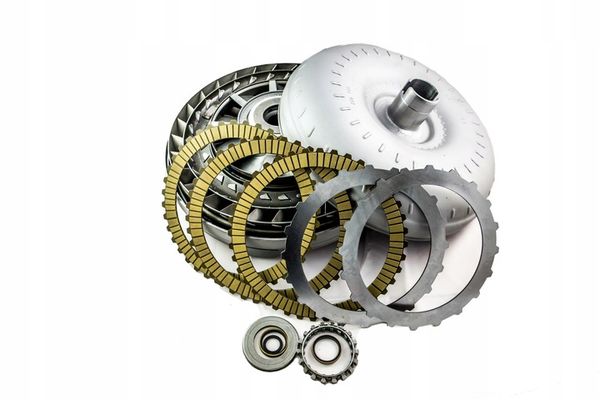

Convertisseur de couple

Le convertisseur de couple assure le transfert de puissance en douceur. Il contient un embrayage de pontage (lock-up) activé par pression hydraulique, permettant d’éviter les pertes de rendement à vitesse stabilisée.

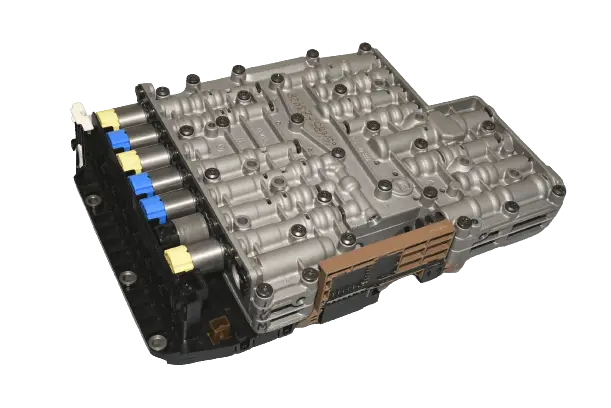

Bloc hydraulique et électrovannes

Ce bloc contrôle la pression, le passage des rapports et le fonctionnement du convertisseur. Les solénoïdes modulés en intensité régulent les clutchs A à E selon la vitesse engagée.

Entretien : huiles et procédures

• Huile ZF Lifeguard 6 (ou 8 sur certains Audi)
• Procédure à chaud entre 30 et 50 °C
• Remplissage moteur tournant jusqu’au débordement

Un niveau incorrect provoque à-coups, glissements ou défauts hydrauliques. La qualité d’huile est essentielle pour préserver la boîte.

Pièces d’origine : carters et crépines

• 6HP19 / 6HP21 : carter plastique avec crépine intégrée — réf. ZF 0501.216.243
• 6HP26 / 6HP28 / 6HP32 : même référence — 0501.216.243
• VAG (Audi/VW) : carter métallique + crépine séparée

Diagnostic : symptômes et solutions

• À-coups en 2ᵉ ou 4ᵉ vitesse
• Clutch E défaillante – voir l'article
• Convertisseur HS – symptômes ici
• Traitement possible par additif – Shudder Fixx

Tarifs des vidanges constatés en France

• BMW Série 3 / Jaguar : 500 à 600 €
• Audi A6 / A8 Quattro : 650 à 750 €
• Range Rover Sport HSE : 750 à 850 €

FAQ

À quelle fréquence faire la vidange ?
Tous les 60 000 à 80 000 km.

Le carter doit-il être changé ?
Oui si filtre intégré. Non si crépine séparée.

Peut-on utiliser une huile générique ?
Non. Seules les huiles ZF Lifeguard sont autorisées.
