Mécatronique DQ200 : la carte TCU (0AM 927 769) — références, programmation, clonage, et pourquoi tant de réparations échouent

Chaque semaine, des professionnels et des particuliers nous contactent après une réparation de mécatronique DQ200 qui n'a pas tenu — ou qui n'a jamais fonctionné. Dans la grande majorité des cas, le problème n'est pas la panne d'origine : c'est la carte TCU (le calculateur de la boîte). Mauvaise référence, carte non programmée, clonage approximatif, logiciel inadapté au véhicule… Voici ce qu'il faut savoir sur les cartes 0AM 927 769 de la boîte DSG7 à double embrayage sec : les références existantes, les deux méthodes de mise en service (programmation dédiée ou clonage), et comment reconnaître un professionnel réellement équipé pour cette intervention.

La mécatronique DQ200 : rappel

La DSG7 DQ200 est la boîte à double embrayage sec à 7 rapports du groupe Volkswagen (VW, Audi, Seat, Škoda), référencée 0AM sur les modèles d'avant 2013 et 0CW ensuite. Sa mécatronique combine deux éléments : un bloc hydraulique (pompe, accumulateur de pression, électrovannes) et une carte électronique, la TCU (Transmission Control Unit), qui pilote les passages de rapports, la commande des deux embrayages et la communication avec le calculateur moteur.

Quand la mécatronique tombe en panne — codes défauts P17BF, P189C, P0562, fusible qui fond, boîte bloquée sur les rapports pairs ou impairs… — la TCU est très souvent en cause, seule ou en plus de l'hydraulique. Et c'est là que les choses se compliquent.

Pourquoi tant de réparations de mécatronique DQ200 échouent

Une TCU DQ200 n'est pas une pièce que l'on remplace comme un démarreur. Trois erreurs reviennent constamment dans les véhicules que nous récupérons après une intervention ratée :

1. La mauvaise référence de carte. Il existe plusieurs générations de cartes 0AM 927 769, identifiées par une lettre finale (D, E, F, G, K…). Elles ne sont pas librement interchangeables : monter une carte inadaptée au véhicule, c'est s'exposer à des dysfonctionnements immédiats ou différés.

2. L'absence de programmation, ou une programmation générique. Une carte neuve est vierge : sans le logiciel correspondant précisément au véhicule, elle ne peut pas piloter correctement la boîte. Certains « réparateurs » installent un programme approximatif — le véhicule roule quelques jours ou quelques semaines, puis les défauts reviennent.

3. Des réparations de fortune sur la carte d'origine. Refusions de soudures, composants remplacés à l'aveugle, cartes « réparées » achetées sur internet sans historique : ces interventions traitent parfois un symptôme, jamais la cause, et ne durent pas.

Le résultat est toujours le même : un client qui a payé deux fois — la pseudo-réparation, puis la vraie.

Les références de cartes TCU 0AM 927 769

Les cartes TCU de la DQ200 partagent la racine 0AM 927 769, suivie d'une lettre qui identifie la génération. Le tableau ci-dessous récapitule les références rencontrées sur le marché :

La carte TCU se distingue de la référence de la mécatronique complète (0AM 325 025 x, carte + bloc hydraulique) et de celle de la boîte elle-même. L'identification exacte se fait sur l'étiquette de la mécatronique et par lecture à la valise — jamais « au modèle de voiture ».

Les pannes typiques des cartes TCU DQ200

Voici les défaillances que nous rencontrons le plus fréquemment sur ces calculateurs — et, tout aussi important, celles qu'on leur impute à tort.

Court-circuit interne : le fusible qui grille en boucle

Signature classique des premières générations de cartes : un court-circuit se crée à l'intérieur du calculateur, la boîte passe en défaut et le fusible de 30 A (25 A sur certains montages) qui alimente la mécatronique fond. La pompe n'est plus activée, plus aucune pression dans la boîte. Le test est sans appel : on remplace le fusible, et il grille systématiquement dès la première mise du contact. Inutile d'insister — chaque tentative aggrave les dégâts sur la carte. Le remplacement du TCU s'impose.

Défauts de pression subtils : carte ou hydraulique ?

Sur certaines générations — les cartes E notamment — on observe des défauts de pression intermittents et trompeurs, que beaucoup d'ateliers attribuent d'office à la panne hydraulique la plus connue de la DQ200 : les microfuites de l'embase qui maintient l'accumulateur de pression. Remplacer ou réparer l'hydraulique ne résout alors rien : c'est la carte qui génère le défaut. Seul un diagnostic méthodique — mesures de pression, analyse des valeurs du capteur, historique des codes — permet de départager les deux.

Capteur de pression défaillant : P1735 / P1736

Certaines cartes DQ200 embarquent le même capteur de pression que celui que l'on retrouve sur les cartes des boîtes DQ381 — où il est à l'origine d'une panne bien documentée. Symptômes : des ouvertures ou fermetures inopinées d'embrayage, avec les codes défauts P1735 et P1736. Le problème vient du capteur lui-même. Malheureusement, intervenir sur ces cartes pour remplacer ce composant est une opération très complexe et peu fiable dans le temps : ce n'est pas une pratique que nous retenons dans le réseau. Nous préférons remplacer le TCU par une carte neuve correctement programmée — la seule solution durable.

Perte de communication : la boîte muette (U0101)

Autre scénario fréquent : au diagnostic, le calculateur de boîte ne communique plus du tout. C'est alors côté électronique moteur qu'on trouve l'indice : un code U0101 — perte de communication avec le calculateur de boîte de vitesses. Après vérification des alimentations et du réseau CAN, le verdict est généralement le remplacement de la carte électronique.

Défaut d'autorisation de démarrage (signal P/N)

Le moteur refuse de démarrer : défaut lié au signal P/N (position Park/Neutral) et à l'autorisation de démarrage — code type P0850 selon les véhicules. Ce défaut peut impliquer le calculateur de boîte ou le calculateur moteur : un diagnostic poussé est indispensable avant de remplacer quoi que ce soit.

Les faux coupables : quand la carte n'y est pour rien

L'inverse existe aussi : des codes défauts imputés à tort à la carte électronique. Le cas d'école, ce sont les défauts de position de fourchette. La position des fourchettes est lue par des capteurs à effet Hall sur des cibles magnétiques polarisées nord/sud : quand des dépôts de limaille — issus de l'usure des roulements internes de la boîte — viennent se coller sur ces cibles, le signal est perturbé et la boîte se met en défaut sans que la carte ni l'hydraulique soient en cause. Il faut alors déposer la mécatronique et inspecter les cibles. Nous voyons régulièrement arriver des véhicules dont la mécatronique a été remplacée — parfois mécatronique et double embrayage — alors que le problème était interne à la boîte… ou, à l'inverse, alors que seul le TCU était défectueux. Un vrai spécialiste identifie l'origine de la panne avant de remplacer des pièces.

Méthode 1 : programmer la carte avec le logiciel dédié au véhicule

Chaque véhicule a son programme dédié. Le bon fichier ne dépend pas seulement du modèle : il varie selon la cylindrée du moteur, le volant moteur — et notamment son nombre de dents, lu par le capteur de régime —, et les rapports de réduction internes de la boîte. À cela s'ajoutent les mises à jour logicielles publiées par le constructeur au fil des années pour corriger les défauts de jeunesse.

Un professionnel équipé doit donc être capable d'identifier la version logicielle exacte adaptée au véhicule, puis de flasher la carte neuve avec ce fichier — ce qui suppose de disposer à la fois des outils de programmation et de l'accès aux fichiers constructeur à jour. C'est cette étape d'identification qui fait la différence entre une boîte qui fonctionne parfaitement pendant des années et une boîte qui « marche à peu près » avant de retomber en panne.

Exemples concrets : un programme par configuration

Pour mesurer le niveau de précision requis, voici quelques configurations réelles relevées sur les bases de programmation des boîtes 0AM. Toutes concernent la même carte matérielle — 0AM 927 769 F — et pourtant, aucune ne reçoit le même fichier :

Trois enseignements de ce tableau. D'abord, la référence matérielle de la carte ne suffit jamais : une même carte 769 F reçoit des dizaines de programmes différents selon le véhicule. Ensuite, le niveau de détail est extrême : sur la Jetta, le même moteur avec la même puissance change de programme selon la norme de dépollution (version 2501 en Euro 6, 2502 en Euro 4/5). Enfin, les fichiers vivent : la Polo ci-dessus a connu quatre versions successives de son programme — preuve que le professionnel doit identifier non seulement le bon fichier, mais sa bonne version. C'est exactement le travail d'identification que réalise notre service de programmation.

Méthode 2 : le clonage de la carte d'origine

La seconde approche est le clonage : on lit intégralement la carte d'origine — programme, données d'adaptation, codage — à l'aide d'un outil professionnel de type Flex de Magic Motorsport ou équivalent, puis on injecte ces données dans une carte neuve vierge. Le véhicule retrouve exactement sa configuration d'origine, sans passage par les serveurs constructeur.

Le clonage est une excellente solution quand la carte d'origine est encore lisible. Sa limite est évidente : si la mémoire de la carte est détruite ou illisible, il faut revenir à la méthode 1 — d'où l'importance de confier l'intervention à un professionnel qui maîtrise les deux approches, et pas seulement l'une des deux.

Cartes d'origine et cartes neuves de second marché (Vitesco)

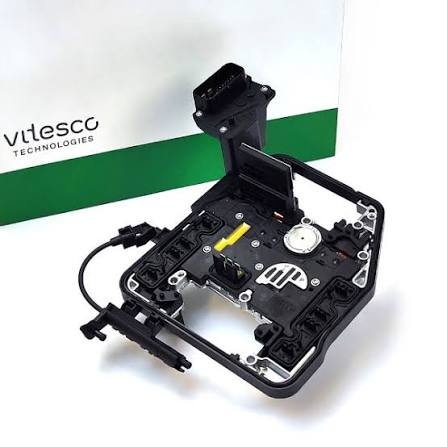

Longtemps, le choix se limitait à la carte d'origine constructeur ou aux cartes d'occasion — avec tous les risques associés. Ce n'est plus le cas : il existe aujourd'hui des cartes TCU neuves de second marché fabriquées par Vitesco Technologies, héritière de l'électronique d'origine de ces calculateurs et désormais intégrée au groupe Schaeffler (maison mère de LuK, qui équipe précisément les embrayages et mécatroniques des boîtes DSG). Autrement dit : une pièce neuve, de qualité fabricant d'origine, sans passer par le réseau constructeur.

Ce point mérite d'être rappelé, parce que nous sommes passés par là : il fut une époque où le marché n'était pas suffisamment alimenté et où ces cartes neuves étaient excessivement chères — la carte d'occasion était alors, faute de mieux, la seule option économiquement réaliste. Cette époque est révolue. Une carte d'occasion a déjà vécu, et elle finira toujours par lâcher ; les petites économies qu'elle promet, le client finit par les payer — en double intervention. Aujourd'hui, avec une offre neuve disponible à un tarif raisonnable, le remplacement par une carte neuve est ce que nous préconisons systématiquement.

C'est cette solution que nous avons retenue et que nous distribuons aux garages de notre réseau via notre catalogue de pièces AGP, accompagnée d'un service de clonage et de programmation : le garage nous confie la carte d'origine, nous livrons la carte neuve prête à monter — clonée ou flashée avec le logiciel dédié au véhicule.

Particuliers : comment choisir votre professionnel

Avant de confier votre DQ200 à un atelier, quelques questions simples permettent d'éviter la réparation ratée. Le professionnel doit pouvoir vous expliquer quelle référence de carte équipe votre véhicule et laquelle il compte monter ; vous dire comment la carte sera mise en service — clonage de l'origine ou programmation avec le fichier dédié — et avec quels outils ; s'appuyer sur un diagnostic complet préalable (la TCU n'est pas toujours seule en cause : hydraulique, embrayages et capteurs doivent être contrôlés) ; et proposer une garantie réelle sur pièce et intervention.

Un devis anormalement bas, une « carte réparée » sans référence précise, ou l'incapacité à répondre à ces questions sont les signaux qui précèdent, presque toujours, les véhicules que nous voyons arriver en deuxième intention. Une réparation de mécatronique bien menée n'est pas la plus chère du marché — c'est celle qu'on ne paie qu'une fois.
