Entretien boîte automatique ZF 9HP48 : vidange, faisceau, pannes
L’entretien de la boîte automatique ZF 9HP48 est essentiel pour garantir la fiabilité de cette transmission automatique à 9 vitesses. Elle est utilisée dans de nombreux SUV et 4x4 compacts du groupe Stellantis, Land Rover, Honda ou Jeep. Dans cet article, vous découvrirez son fonctionnement, les procédures de vidange, les symptômes de panne, les réparations possibles et les véhicules concernés.

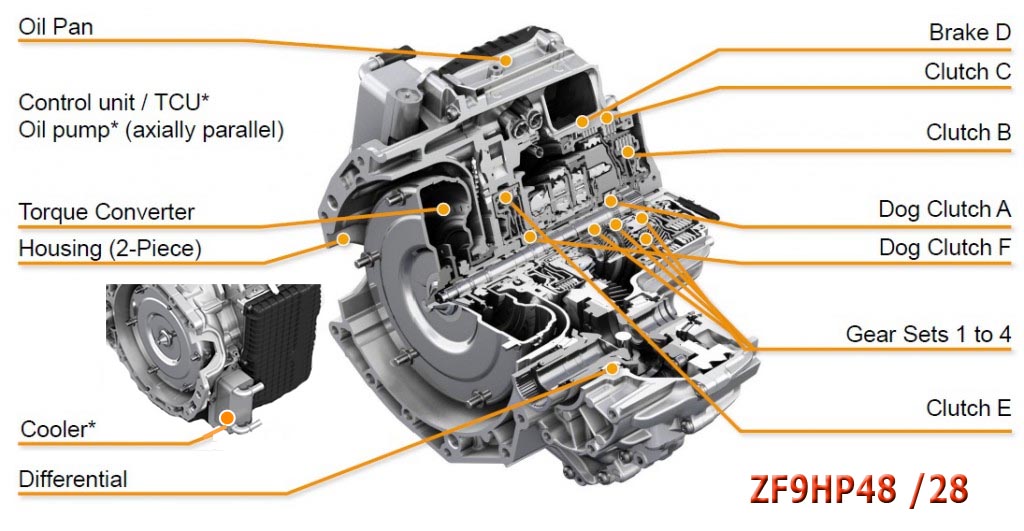

Fonctionnement et conception
La conception de la boîte automatique ZF 9HP48 repose sur une structure complète et fiable, associant plusieurs organes clés :
- Deux trains épicycloïdaux
- Quatre embrayages multidisques (A, B, C, D)
- Trois freins, dont une bande de freinage
- Un bloc mécatronique intégré (commande électronique & hydraulique)
- Un convertisseur de couple avec embrayage lock-up
Entretien de la boîte automatique ZF 9HP48
Pour garantir la longévité de la transmission, un entretien rigoureux est indispensable. La qualité de l’huile et le respect de la température de niveau sont essentiels.

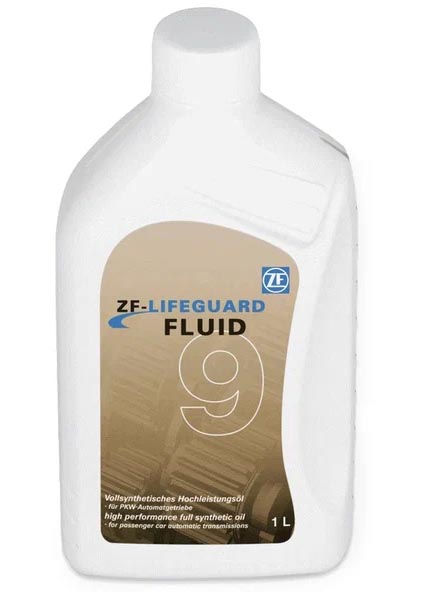

- Huile : ZF LifeguardFluid 9
- Capacité (vidange complète) : ~8,5 L
- Intervalle : tous les 60 000 à 80 000 km
- Température de niveau : 30 °C à 50 °C moteur tournant
Tarif moyen constaté pour une vidange : 400–500 € TTC (variable selon l’accès et le matériel).
Plus d’informations officielles : Site ZF – documentation technique 9HP.
Pannes fréquentes et réparations
La 9HP48 peut présenter des symptômes variés. Les codes défauts orientent le diagnostic mais ne se suffisent pas à eux-mêmes.
- Capteurs de pression défaillants : P0868, P0711
- Faisceau interne endommagé : pertes de vitesses, à-coups, mise au point mort
- Embrayage B : glissements 1-2 / 3-4, code P0776
- Mécatronique : bloc à remplacer si pannes complexes récurrentes
Ordres de coût : réparation faisceau ≈ 2 200 € TTC ; réfection complète ≈ 6 000 € TTC.

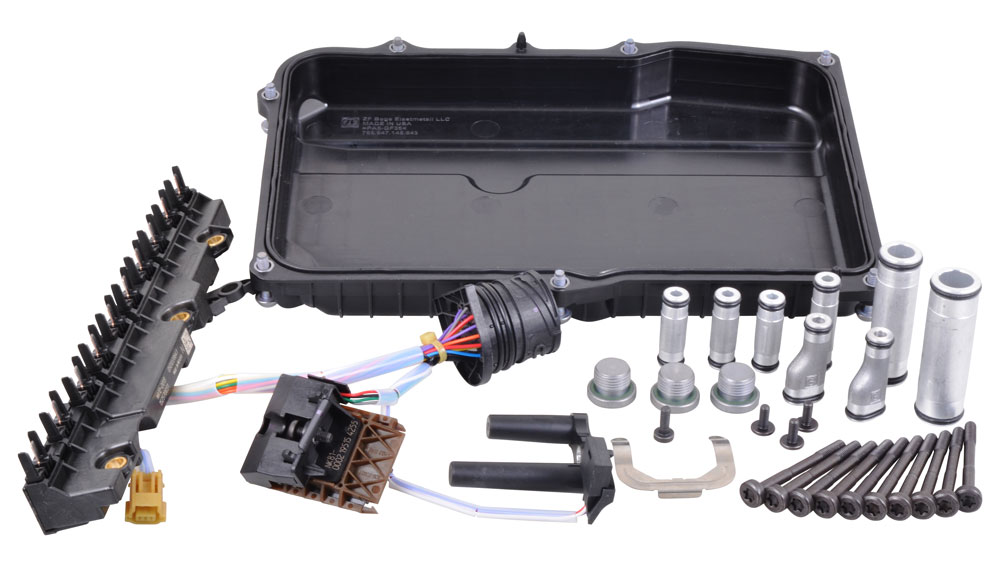

Kit capteurs + tubes + corps de vanne (VB loom)
Permet de corriger des défauts de capteurs internes/faisceau sur Range Rover Evoque (2014–2015 VIN EH815019–FH989125, N° série ≤ 141772).
- Codes fréquents : P0710-27, P0710-64, P0712-11, P0713-13, P0975-19, P0978-19, P0981-19, P0984-19
- Réapprentissage TCM requis après montage
Commande & disponibilité : Catalogue pièces AGP.
Véhicules équipés de la boîte automatique ZF 9HP48
- Land Rover Evoque / Discovery Sport
- Jeep Renegade / Compass / Cherokee KL
- Honda CR-V / Accord
- Fiat 500X
- Chrysler 200 / Dodge Journey
- Opel Insignia
Notre vision : une boîte automatique, ça s’entretient… et ça se répare
Chez la-boite-automatique.com, nous formons nos garages partenaires à diagnostiquer et réparer les transmissions comme la ZF 9HP48. Au-delà de la vidange, nous mettons l’accent sur la recherche de cause (capteurs, faisceau, mécatronique) et l’usage de pièces d’origine pour des réparations durables.
Particuliers : votre SUV équipé d’une ZF 9HP48 a des à-coups ou des pertes de vitesses ?
Nos centres agréés assurent diagnostic, vidange avec ZF LifeguardFluid 9, contrôle des capteurs/faisceau et réapprentissage TCM selon procédure.
Professionnels : intervenez efficacement sur la 9HP48
Pièces d’origine, station ATF X-Drive pour échanges intégrales et accompagnement technique via notre réseau.
Sources / Crédits
Rejoignez notre communauté
Conseils, vidéos techniques et astuces sur l’entretien et la réparation des boîtes automatiques : suivez-nous, abonnez-vous, likez et partagez.
FAQ – Entretien ZF 9HP48
Quand faut-il vidanger la boîte 9HP48 ?
Tous les 60 000 à 80 000 km selon l’usage (ville, remorquage, 4×4) et l’historique d’entretien.
Peut-on réparer un capteur de pression interne ?
Dans certains cas oui (via kit capteurs/tubes), mais une défaillance élargie peut imposer le remplacement du bloc mécatronique.
Quel est le tarif d’une réparation de faisceau ?
Environ 2 200 € TTC (pièces, M.O., réapprentissage TCM), selon modèle et configuration.
Quelle huile utiliser pour la 9HP48 ?
ZF LifeguardFluid 9 exclusivement, avec contrôle de niveau à 30–50 °C moteur tournant.
