Entretien boîte automatique ZF 8HP70 : fonctionnement, pannes et maintenance professionnelle

Entretien boîte automatique ZF 8HP70 : transmission 8 rapports à convertisseur de couple, répandue chez BMW, Audi (Tiptronic), Jaguar/Land Rover, Jeep, Maserati. Robuste et efficiente, elle exige un entretien ATF + filtre conforme et un diagnostic objectif pour rassurer le client après garantie. Ci-dessous : architecture, pannes, procédure de niveau, méthode “scanner” (compteurs, pression, temps) et seuils chiffrés pour décider pertinemment.

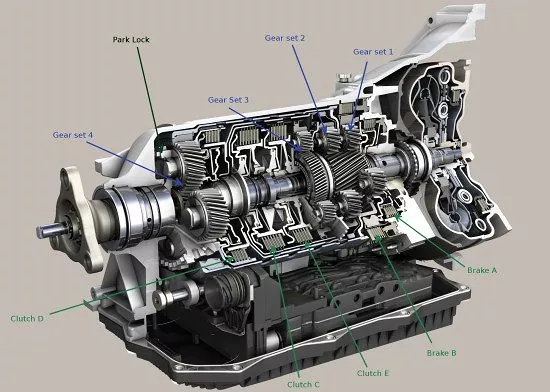

Caractéristiques & architecture

• Type : BVA à convertisseur de couple + trains épicycloïdaux
• Rapports : 8 AV + 1 AR ; couple admissible jusqu’à 700 Nm (version 70)
• Commande : mécatronique intégrée (électrovannes proportionnelles, capteurs internes)
• Éléments : 5 éléments de passage (embrayages/freins multidisques)
• Gestion TCC : verrouillage on/off ou glissement PWM contrôlé
• Applications : BMW (propulsion/xDrive), Audi longitudinal, Jaguar/LR, Jeep, Maserati…

Principe de fonctionnement

1. Démarrage : stator redirige le flux → multiplication de couple.
2. Couplage : réduction des pertes au fil de la montée en vitesse.
3. Verrouillage TCC : embrayage interne supprime le glissement pour rendement et T° ATF maîtrisés.
4. Passages : combinaisons d’activation des K/B pilotées par la mécatronique pour obtenir les 8 rapports.

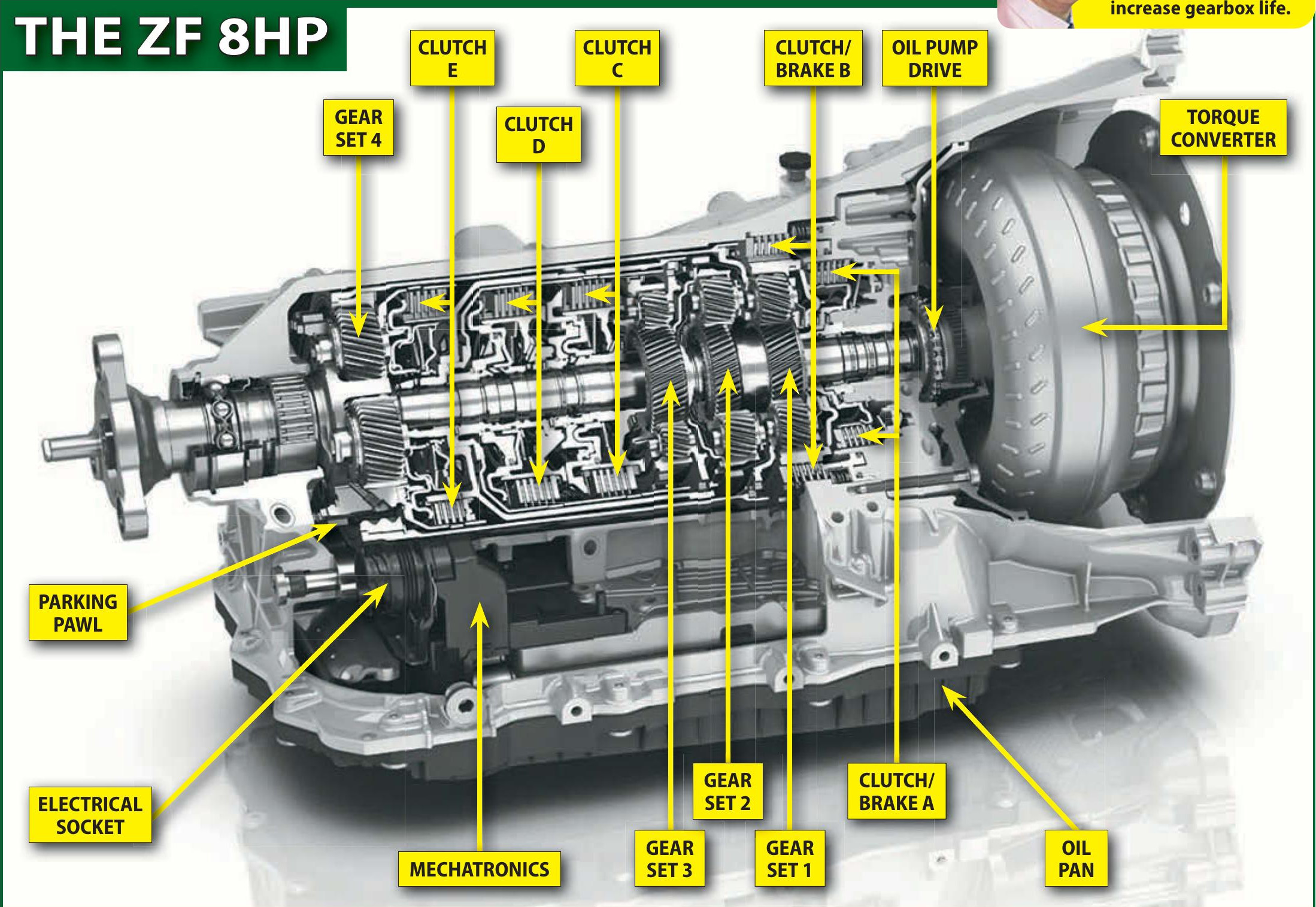

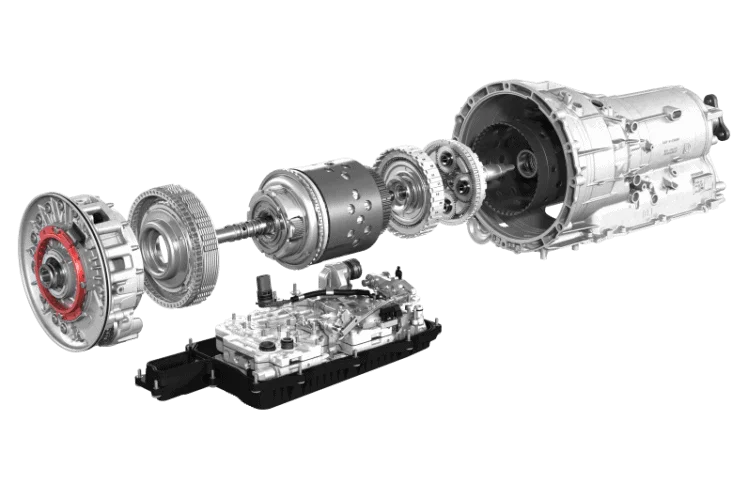

Composants clés

• Convertisseur : TCC, amortisseurs torsionnels, sprag/stator
• Trains épicycloïdaux compacts (4 ensembles)
• Mécatronique / valve body : EV de régulation, tiroirs, capteurs T°, vitesses
• Carter + filtre intégré (selon millésime) ou filtre vissé séparé
• Échangeur eau/huile ou air/huile (gestion thermique)
• Manchon/prise de mécatronique (zone classique de fuite)

Huile, filtre & maintenance préventive

• ATF : ZF Lifeguard 8 (réf. S671 090 312)
• Quantité : env. 7 à 10 L (convertisseur inclus, selon véhicule)
• Intervalle : 110 000 à 130 000 km recommandé (constructeurs & ZF) ; base préventive 60–80 kkm en usage sévère
• Filtration : carter + filtre (ou filtre séparé selon version), joints & manchon à contrôler
• Méthode conseillée : vidange intégrale avec rinçage dynamique (station ATF dédiée) + filtre

Pannes courantes & symptômes

• Hydraulique/mécatronique : pressions instables, tiroirs usés, solénoïdes paresseux ; fuites au manchon de connecteur ou carter plastique
• Convertisseur/TCC : shudder à faible charge (garniture TCC usée, ATF dégradée), patinage avec montée de T° ATF
• Rapports : à-coups au rétrogradage ; patinage ciblé (p. ex. 3e/6e) → suspicion d’élément concerné
• Électronique : défauts commande EV (P07xx), TCC performance (P0741), codes de ratio (P0729–P0736)

Procédure de remplissage & niveau

1. Laisser la boîte à 30–40 °C (voire 40–50 °C selon version).
2. Vidanger par la vis inférieure ; remplacer carter/filtre (ou filtre séparé) et joints.
3. Remplir par l’orifice dédié jusqu’au trop-plein.
4. Démarrer, passer P-R-N-D, maintenir 40–50 °C.
5. Compléter jusqu’au filet d’ATF ruisselant ; refermer au couple prescrit.

Diagnostic par scanner (C1…C5) : compteurs, pression, temps

Avant d’engager des frais, un scan d’embrayages objectivise l’état des 5 éléments internes. Le scanner fournit pour chaque embrayage :

Seuils d’interprétation & décision

• Compteur de remplissage : viser > 14 pour une valeur statistiquement fiable (sinon historique trop récent).
• Pression de remplissage : plage fonctionnelle cible −300 à +300 mbar (prioritaire sur le temps).
• Temps de remplissage : plage indicative −120 à +120 ms.

Décision : si compteurs > 14 et valeurs dans les plages → recommander vidange intégrale + filtre. Si dérives franches (notamment pression), déconseiller la vidange et proposer diagnostic/réparation ciblée (mécatronique, convertisseur, etc.).

Workflow atelier en 15 minutes (vendable)

1. Accueillir & expliquer l’approche « mesurer → décider ».
2. Pré-conditions : T° ATF adaptée, batterie stable, pas de DTC bloquants.
3. Lire C1…C5 (4 paramètres/embrayage), noter compteurs/pression/temps.
4. Comparer aux plages et vérifier la cohérence entre embrayages.
5. Restituer un compte-rendu clair (OK / À surveiller / À éviter) avec capture.

Limites du scan & contrôles complémentaires

• Le scan n’évalue pas planétaires/roulements → faire un essai routier (écouter sifflements d’engrenages).
• La confirmation finale passe par l’inspection du carter lors de la dépose (aimants, limaille, pollution).
• Même logique applicable sur la ZF 9HP (libellés propres au calculateur).

Modèles couramment équipés

BMW Série 3/4/5/6/7, X3/X4/X5/X6 ; Audi A4/A5/A6/A7, Q5/Q7 (Tiptronic longitudinal) ; Jaguar/Land Rover (XF, XJ, F-Pace, Range/Range Sport/Discovery) ; Jeep/Dodge/Chrysler (Grand Cherokee, Charger/300C) ; Maserati (Ghibli/Quattroporte) — selon millésimes et couples moteur.
