Boîte automatique ZF 8HP45 : fiche technique, fonctionnement, entretien et réparations

La boîte automatique ZF 8HP45 est une transmission à 8 rapports très répandue sur les véhicules BMW, Audi, Land Rover ou encore Chrysler. Compacte, efficace et réactive, elle s’impose comme une référence sur le marché des transmissions longitudinales. Dans cet article, nous allons explorer en détail sa conception, ses composants internes, les procédures d’entretien recommandées, les pannes courantes ainsi que les solutions de réparation disponibles pour les professionnels.

Sommaire

• Caractéristiques techniques de la 8HP45
• Architecture interne et composants clés
• Fonctionnement hydraulique et circuits d’huile
• Procédures de contrôle et réglages internes
• Entretien de la boîte ZF 8HP45
• Pannes fréquentes et solutions techniques
• Références véhicules compatibles avec la 8HP45
• Note technique Land Rover
• FAQ technique sur la 8HP45

Caractéristiques techniques de la 8HP45

• Type : Transmission automatique à 8 rapports + marche arrière
• Couple admissible : jusqu’à 450 Nm
• Applications : moteurs longitudinaux, propulsion ou transmission intégrale
• Commande : Électronique via unité mécatronique
• Poids : environ 87 kg avec huile
• Huile préconisée : ZF Lifeguard 8
• Intervalle de vidange : 80 000 à 120 000 km ou 8 ans

Architecture interne et composants clés

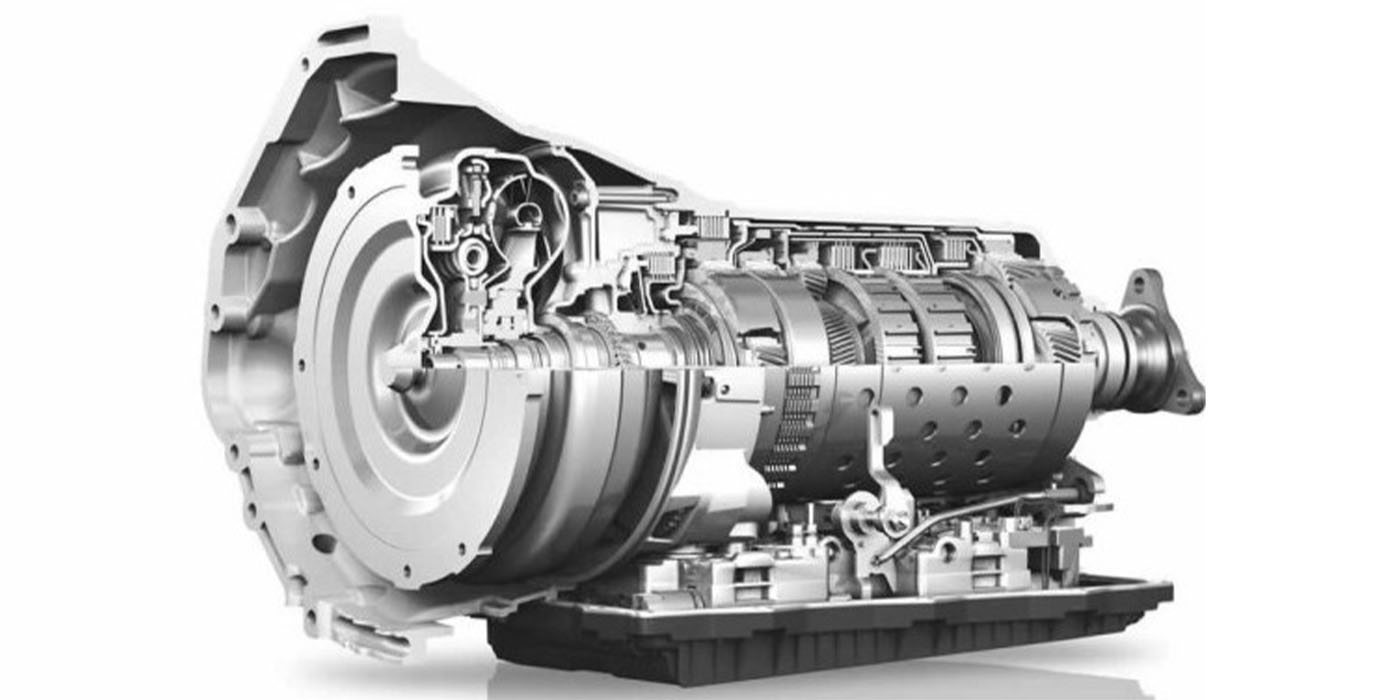

La 8HP45 est composée de plusieurs embrayages multidisques (A, B, C, D, E) et de deux freins (A et B), permettant de gérer les rapports sans à-coup. L’ensemble est intégré dans un carter aluminium avec :

• Convertisseur de couple avec embrayage de verrouillage
• Unité mécatronique avec capteurs de vitesse intégrés
• 4 trains épicycloïdaux (gear sets)
• Système hydraulique intégré avec pompe à huile mécanique
• Disques d’embrayage et ressorts à vague

Fonctionnement hydraulique et circuits d’huile

• Une pompe à engrenages internes

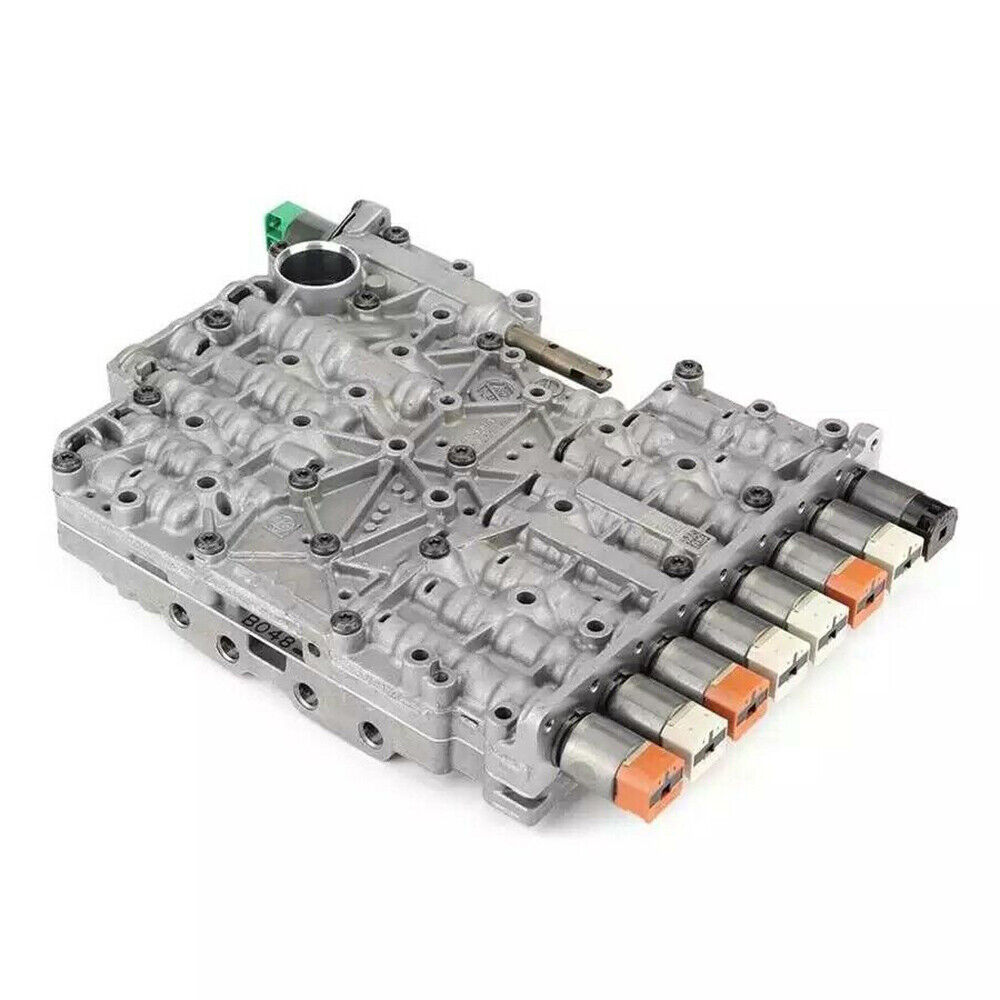

• Des valves électrohydrauliques (EDS A à E, Pos-V, WD-V…)
• Des circuits de refroidissement pour convertisseur et embrayages
• Un circuit de lubrification intégré au corps de valve

Procédures de contrôle et réglages internes

• Précontrainte de 200 N avec comparateur
• Calcul de l’épaisseur du snap ring ou end disk
• Tolérances de jeux internes entre 1,13 et 1,74 mm selon le pack
• Réglage du jeu global de transmission (GS) entre 0,11 et 0,32 mm

Entretien de la boîte ZF 8HP45

L’entretien préventif est essentiel :

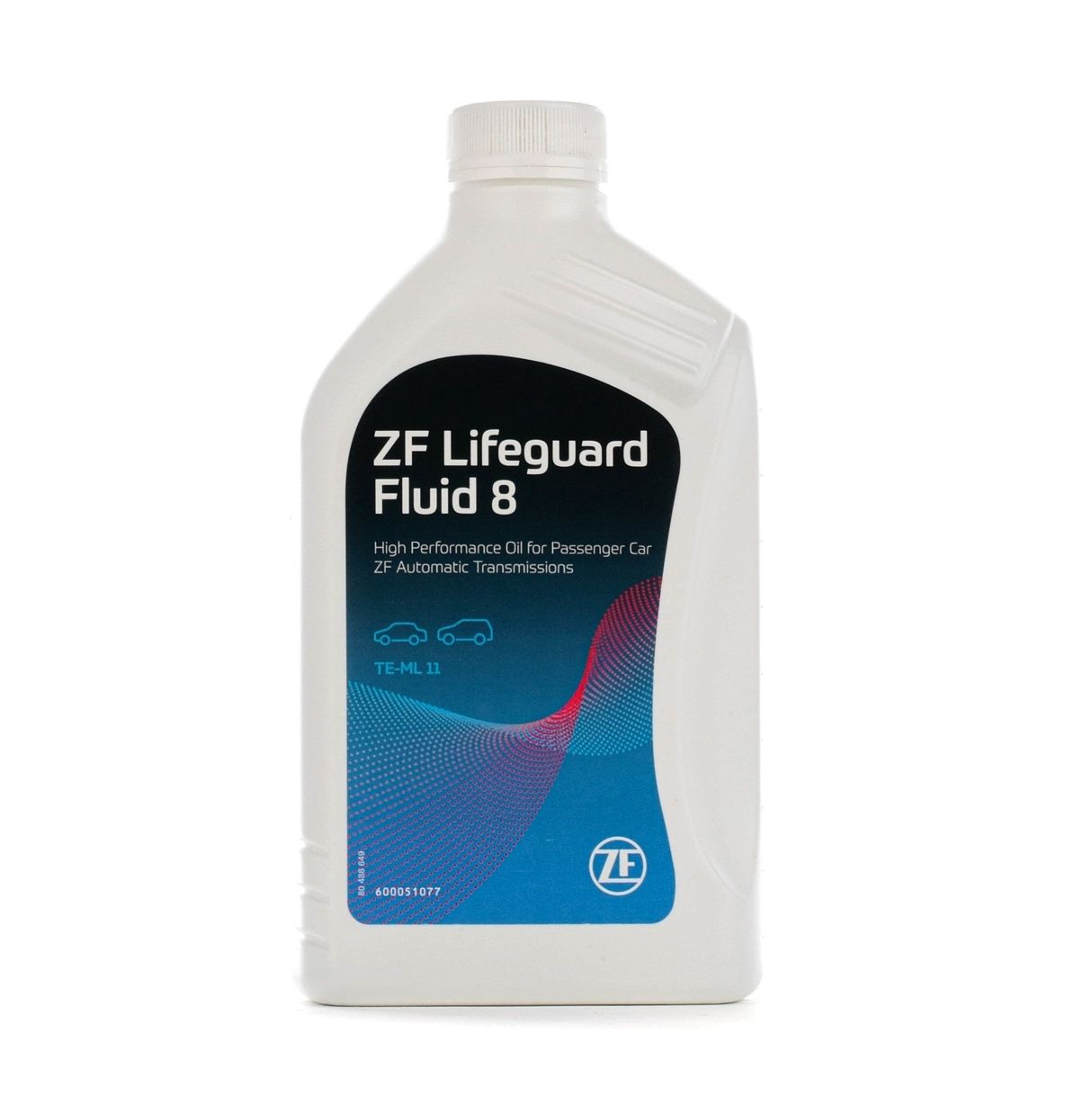

• Vidange tous les 80 000 à 120 000 km (huile ZF Lifeguard 8 uniquement)
• Remplacement du carter + filtre intégré
• Remise à zéro des adaptations via outil de diagnostic
• Contrôle de température d’huile à chaud (35 à 45°C)

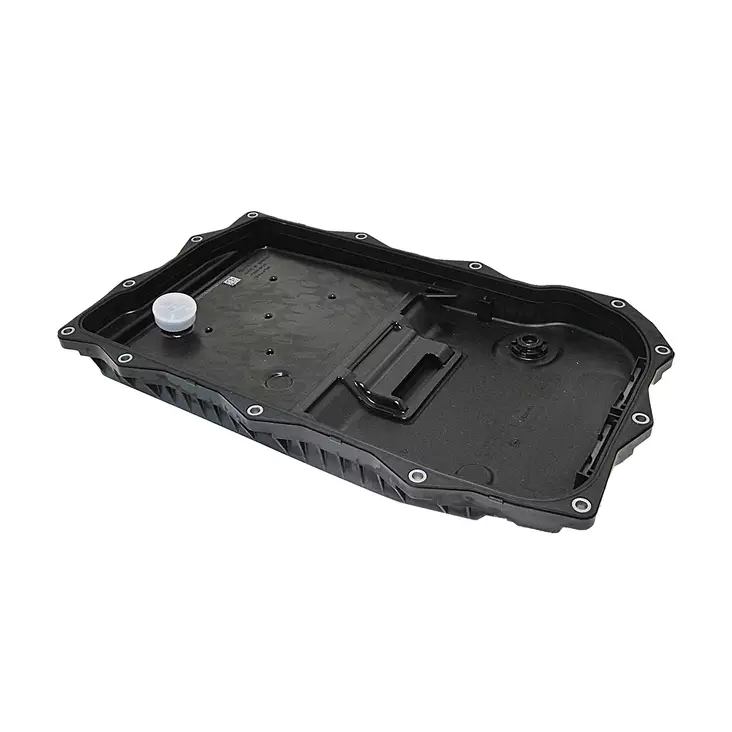

Il est fortement conseillé de remplacer le carter par une pièce d’origine constructeur. Utiliser un carter de provenance douteuse peut engendrer des fuites d’huile, une mauvaise lubrification ou filtration, et provoquer des dysfonctionnements graves voire une casse prématurée de la transmission. Dans le réseau la-boite-automatique.com, nous utilisons exclusivement des pièces d’origine constructeur. Les carters d’origine sont disponibles à des tarifs avantageux pour les professionnels via notre catalogue AGP.

Références véhicules compatibles avec la 8HP45

• BMW Série 3, Série 5, X3, X5 (E70/F15)
• Chrysler 300C, Dodge Charger, RAM 1500
• Audi A6, A7 (version longitudinale)
• Land Rover Evoque, Discovery Sport

Note technique officielle Land Rover sur la ZF 8HP45

Certains modèles Land Rover équipés de cette boîte ont fait l’objet d’une note officielle de la NHTSA.

Lire la note complète (LTB01295NAS1 - NHTSA)

Les symptômes évoqués : à-coups à l'engagement, passage de rapports irrégulier, délai en position Drive. Ce problème est souvent lié à la mécatronique ou au faisceau interne.
